การคำนวณเกี่ยวกับเรื่องระยะห่างระหว่างแผ่นเหล็กกับโครงสร้างฐานคอนกรีต

posted in: ความรู้-ประโยชน์เพื่อคุณผู้หญิง |

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันอังคารแบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ

เนื่องจากในครั้งที่แล้วผมได้นำเอาความรู้เกี่ยวกับเรื่อง การก่อสร้างให้มีช่องว่างเกิดขึ้นระหว่างแผ่นเหล็กหรือ BASE PLATE ที่จะยึดด้วยสลักเกลียวแบบฝังยึดหรือ ANCHOR BOLT โดยที่ไม่มีการเติมด้วย NON-SHRINK GROUT ซึ่งเจ้าช่องว่างตรงนี้เองจะมีชื่อเฉพาะที่ใช้ในการออกแบบโครงสร้างเหล็กรูปพรรณว่า STANDOFF DISTANCE ว่ามีจุดประสงค์ในการก่อสร้างสำหรับกรณีที่โครงสร้างเสาที่จะถูกยึดลงไปบนฐานที่ทำจากคอนกรีตนั้นจะมีค่าแรงกระทำในแนวราบหรือ LATERAL FORCE และค่าแรงดัดหรือ MOMENT FORCE ที่มีค่าสูงมากกว่าปกติ ดังนั้นยิ่งเราทำการกำหนดให้เจ้าระยะ STANDOFF DISTANCE นี้มีค่ามากเท่าใด ก็จะเป็นการช่วยลดภาระของค่าแรงกระทำที่จะเกิดขึ้นในตัวของสลักเกลียวแบบฝังยึดได้มากเท่านั้นนะครับ


ดังนั้นหลักการของทำให้มี STANDOFF DISTANCE เกิดขึ้นก็คือ เป็นการใช้ทฤษฎีของการกระจายแรง หรือ FORCE DISTRIBUTION THEORY โดยที่เราจะเริ่มต้นทำการลดค่าโมเมนต์ที่เกิดขึ้นที่แผ่นเหล็กก่อน จากนั้นแทนที่จะให้แผ่นเหล็กนั้นสัมผัสกับฐานตอม่อคอนกรีตโดยตรง เราก็เลือกที่จะทำการกระจายแรงที่เกิดขึ้นนี้ให้ไปเกิดขึ้นในสลักเกลียวแบบฝังยึดแทน ซึ่งก็เท่ากับว่าการทำเช่นนี้ใต้แผ่นเหล็กก็จะไม่เกิดแรงแบกทานใดๆ เลย ดังนั้นการออกแบบโดยวิธีการนี้เราจะให้ความสนใจเป็นพิเศษไปที่ตัวสลักเกลียวแบบฝังยึดมากหน่อย ซึ่งก็ไม่มีปัญหาอะไรอยู่แล้วเพราะเจ้าสลักเกลียวแบบฝังยึดนี้ทำจากวัสดุเหล็กซึ่งมีคุณสมบัติต่างๆในการผลิตที่ค่อนข้างจะมีความเชื่อถือได้มากกว่าวัสดุคอนกรีตค่อนข้างที่จะมาก ซึ่งก็จะช่วยทำให้สามารถประหยัดเวลาและลดขั้นตอนในการตรวจสอบการออกแบบในหลายๆ ประเด็นเกี่ยวกับเรื่องวัสดุคอนกรีตไปได้เยอะทีเดียวและเท่าที่ผมสังเกตดูก็มีเพื่อนๆ แฟนเพจหลายๆ คนให้ความสนใจไม่น้อยเลยทีเดียว ผมเลยมีความคิดว่า วันนี้ผมจะมาทำการเปรียบเทียบให้เพื่อนๆ ได้เห็นว่า หากทำการคำนวณออกแบบระหว่างกรณีที่ 1 นั่นก็คือ แบบที่ไม่มีระยะ STANDOFF DISTANCE กับกรณีที่ 2 นั่นก็คือ แบบที่มีระยะ STANDOFF DISTANCE ความแตกต่างนั้นจะเป็นเช่นใด เพราะการทำเช่นนี้น่าที่จะทำให้เพื่อนๆ ได้มีความรู้และความเข้าใจเกี่ยวกับหัวข้อๆ นี้เพิ่มมากยิ่งขึ้นน่ะครับ

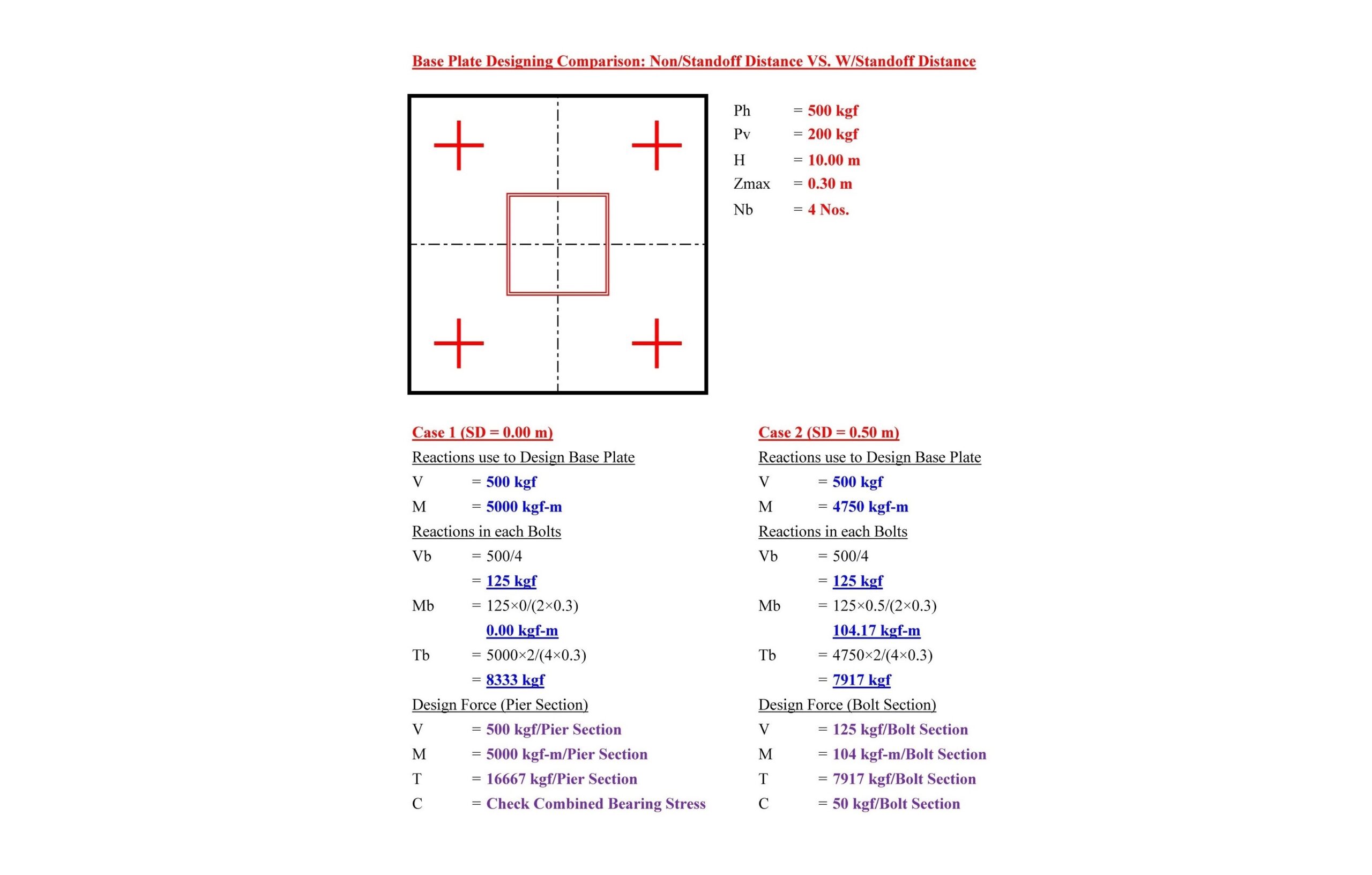

เรามาเริ่มต้นดูรูปในโพสต์ๆ นี้ก่อนก็แล้วกัน โดยที่ผมกำหนดให้ข้อมูลพื้นฐานก็คือ มีแรงกระทำในแนวราบเท่ากับ 500 KGF ตัวเสามีความสูงเท่ากับ 10 M โดยที่ผมกำหนดให้ใช้สลักเกลียวแบบฝังยึดทั้งหมดเท่ากับ 4 ตัว โดยที่มีระยะห่างระหว่างกันเท่าๆ กันเท่ากับ 400 MM หรือ 0.40 M นะครับ

หากเปรียบเทียบรายการคำนวณด้านล่างซ้ายมือก็จะเป็นกรณีที่ 1 นั่นก็คือ แบบที่ไม่มีระยะ STANDOFF DISTANCE กับรายการคำนวณด้านล่างขวามือก็จะเป็นกรณีที่ 2 นั่นก็คือ แบบที่มีระยะ STANDOFF DISTANCE เพื่อนๆ จะเห็นได้ว่า ค่าแรงปฏิกิริยาที่บริเวณแผ่นเหล็กโดยเริ่มจากค่าแรงเฉือนของทั้ง 2 กรณีนั้นจะไม่ได้มีความแตกต่างกันแต่ค่าแรงดัดนั้นจะมีความแตกต่างกันแล้ว โดยที่กรณีที่ 1 นั้นจะมีค่าแรงดัดที่สูงกว่ากรณีที่ 2 นะครับ

เรามาดูค่าที่หน้าตัดสลักเกลียวแบบฝังยึดจะต้องรับบ้าง ค่าแรงเฉือนของทั้ง 2 กรณีนั้นจะไม่ได้มีความแตกต่างกันเช่นกันแต่ค่าแรงดัดนั้นจะมีความแตกต่างกันแล้ว โดยที่กรณีที่ 2 นั้นจะมีค่าแรงดัดที่สูงกว่ากรณีที่ 1 ซึ่งจริงๆ แล้วค่าแรงดัดดังกล่าวนั้นก็ไม่ได้มากมายเท่าใดนักและค่าแรงดึงก็เช่นกัน โดยที่กรณีที่ 1 นั้นจะมีค่าแรงดึงที่สูงกว่ากรณีที่ 2 สุดท้ายในตอนท้ายสุดของรายการคำนวณของกรณีที่ 1 หากเรานำเอาแรงกระทำทั้งหมดที่ถูกถ่ายต่อลงไปยังจุดรองรับใต้สุด เราจะต้องทำการพิจารณานำเอาแรงดังกล่าวไปออกแบบกับหน้าตัดของคอนกรีตโดยตรงแต่สำหรับกรณีที่ 2 หากเรานำเอาแรงกระทำทั้งหมดที่ถูกถ่ายต่อลงไปยังจุดรองรับใต้สุด เราจะต้องทำการพิจารณานำเอาแรงดังกล่าวไปออกแบบกับหน้าตัดสลักเกลียวแบบฝังยึดแทนที่จะเป็นหน้าตัดของคอนกรีตโดยตรง ทั้งนี้เราอาจจะสามารถสังเกตเห็นได้ว่า แรงกระทำที่เราจะนำไปใช้พิจารณาออกแบบตัวสลักเกลียวแบบฝังยึด ไม่ว่าจะเป็นค่าแรงเฉือน ค่าแรงดัด และ ค่าแรงดึง นั้นจะมีค่าที่ลดลงไปค่อนข้างที่จะมากเลย นั่นเป็นเพราะในกรณีที่ 2 นั้นเราได้นำเอาทฤษฎีของการกระจายแรงมาใช้ในการออกแบบงานวิศวกรรมโครงสร้างด้วยนั่นเองครับ

โอเค ผมว่าเรามาสรุปกันสักเล็กน้อยก็แล้วกัน วิธีการออกแบบโดยที่เรากำหนดให้มีระยะ STANDOFF DISTANCE นั้นจะมีประโยชน์ในหลายๆ กรณีซึ่งข้อดีหลักๆ ของการประยุกต์ใช้วิธีการนี้ก็มีหลากหลายเช่นกัน อาทิเช่น เป็นการลดภาระของคอนกรีตใต้แผ่นเหล็กนั่นก็คือทำให้ไม่ต้องรับแรงแบกทานโดยตรง การทำการกำหนดให้มีระยะ STANDOFF DISTANCE นั้นนอกจากจะช่วยในเรื่องของขั้นตอนงานออกแบบแล้วยังช่วยในเรื่องขั้นตอนของการทำงานด้วยเพราะจะช่วยทำให้การกำหนดระยะเพื่อจัดวางระดับความสูงของตัวโครงสร้างเสานั้นทำได้ง่ายดายยิ่งขึ้น เป็นต้นนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอังคาร
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#ตัวอย่างการคำนวณเกี่ยวกับเรื่องระยะห่างระหว่างแผ่นเหล็กกับโครงสร้างฐานคอนกรีต
